Проектирование и изготовление акустического корпуса (закрытяй ящик) объемом 100 литров для 15-дюймового динамика
Создание качественного акустического оформления — одна из важнейших задач в построении полноценной звуковой системы. Подробное описание корпуса типа (закрытый ящик), рассчитанного под 15-дюймовый (⌀380 мм) НЧ-динамик, с акцентом на точную геометрию, материалы, конструктивные особенности и акустическую обработку.

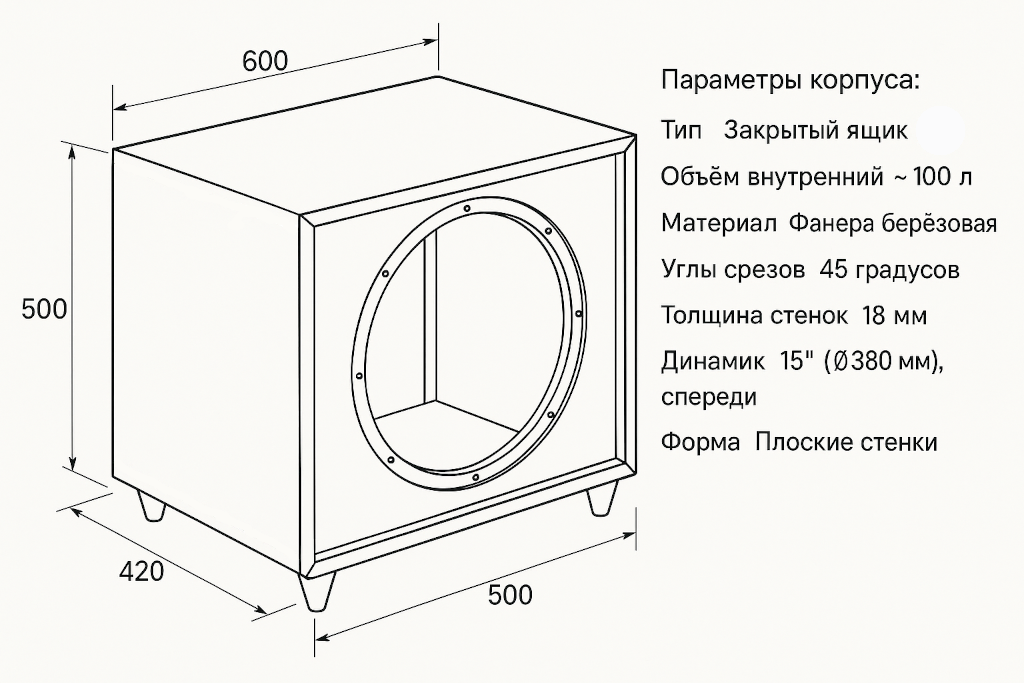

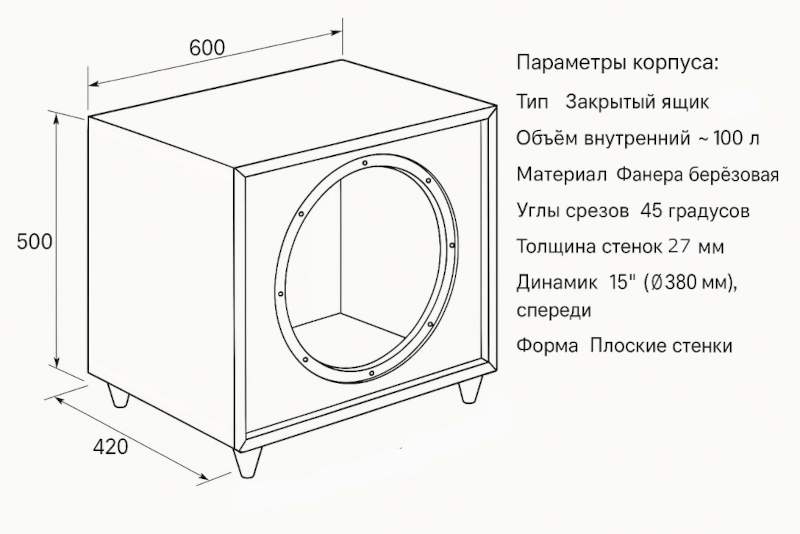

Общие параметры корпуса Тип корпуса: Закрытый ящик (ЗЯ)
Внешние размеры: — Ширина: 600 мм — Высота: 500 мм — Глубина: 420 мм
Толщина стенок: 18 мм
Материал: Шлифованная берёзовая фанера толщиной 18 мм, покрытая тёмным маслом «орех»
Форма: Прямоугольная, со строгими углами 90°, соединения выполнены с пропилами посередине под шиповое склеивание
Внутренний объём (чистый): ~104,5 литра (после вычета толщины стенок)
Установка динамика: Спереди, в углублении

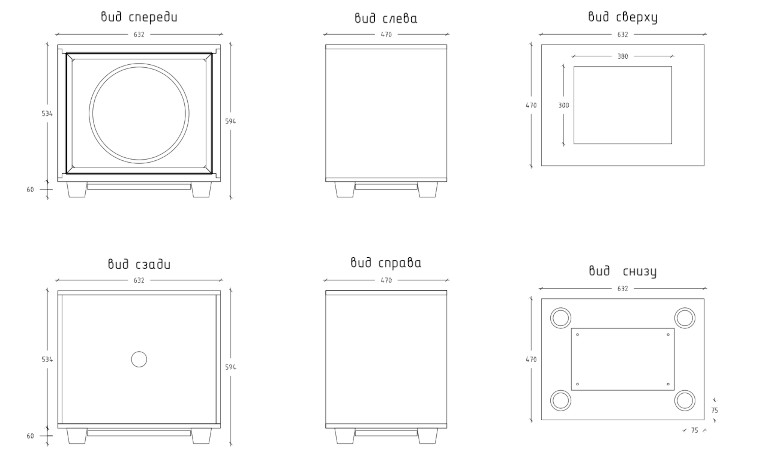

Конструкция и деталировка Каждая часть корпуса точно вымерена и выполняется из фанеры высокого качества. Детали отполированы и обработаны маслом для защиты от влаги и эстетического вида. Ниже — полный перечень элементов корпуса:
Название детали | Кол-во | Размеры (мм) | Примечания |
---|---|---|---|
Верхняя панель | 1 | 600 × 420 | С углублением 380 × 300 мм под вставку верхней части акустического массива |
Нижняя панель | 1 | 600 × 420 | – |
Левая боковина | 1 | 500 × 420 | – |
Правая боковина | 1 | 500 × 420 | – |
Задняя стенка | 1 | 564 × 464 | Внутренняя вставка, отверстие под площадку подключения акустической системы (за ней вклейка, закрывающая отверстие панели подключения) |
Передняя панель | 1 | 564 × 464 | Отверстие под динамик ⌀ 380 мм; вся панель утоплена на 25 мм; внутренняя фаска 5 мм по периметру динамика |
Кольцо под динамик | 1 | 380 × 400 | Усиливающее; приклеивается изнутри за передней панелью, строго по центру отверстия для динамика |
Передняя рамка гриля | 1 | 560 × 460 | Из брусков 10 × 20 мм, крепление на магнитах |
Ножки-опоры | 4 | 80 × 80 (верх), 60 × 60 (низ), высота 80 мм | Конусообразные |
Все соединения выполнены с точной подгонкой, что минимизирует вибрации и паразитные резонансы.
Акустическая набивка Внутреннее демпфирование корпуса критически важно для гашения стоячих волн и повышения акустического комфорта. В данной конструкции применены следующие меры:
Материалы: акустический войлок, синтепон, поролон (допускается чередование)
Покрываемые поверхности: — Задняя стенка — Обе боковые стенки — Верхняя панель
Это позволяет эффективно гасить отражения и избежать окрашивания звука, особенно в НЧ-диапазоне.
Корпус данного формата — отличная база для построения высококачественной акустики. Массивная конструкция идеально подходят под 15-дюймовый НЧ-динамик с хорошим контролем и глубоким басом. Сочетает в себе техническую точность, добротные материалы и практическую продуманность — идеальным выбор как для домашнего, так и для студийного применения.
